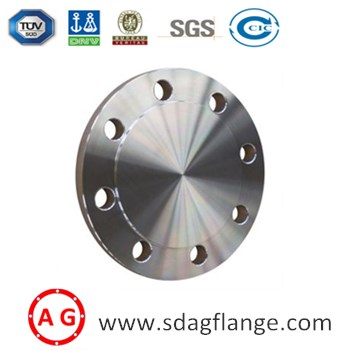

อะไรคือมาตรฐานที่เกี่ยวข้องสำหรับหน้าแปลนบอด?

เมื่อเลือกหน้าแปลนมู่ลี่สำหรับระบบท่อของคุณ การทำความเข้าใจมาตรฐานอุตสาหกรรมที่เกี่ยวข้องถือเป็นสิ่งสำคัญในการรับรองความปลอดภัย ความเข้ากันได้ และประสิทธิภาพในระยะยาว เนื่องจากเป็นส่วนประกอบหลักที่ใช้ในการปิดผนึกส่วนปลายของท่อหรือท่อ หน้าแปลนแบบปิดต้องเป็นไปตามข้อกำหนดที่เข้มงวดเพื่อรับมือกับแรงดัน อุณหภูมิ และสภาพแวดล้อม ด้านล่างนี้ เราจะแจกแจงมาตรฐานและพารามิเตอร์ที่จำเป็นซึ่งกำหนดหน้าแปลนมู่ลี่คุณภาพสูง

มาตรฐานที่สำคัญสำหรับหน้าแปลนตาบอด

หน้าแปลนตาบอดผลิตขึ้นตามมาตรฐานที่เป็นที่ยอมรับในระดับสากลเพื่อรับประกันความสม่ำเสมอและความน่าเชื่อถือ มาตรฐานที่นำมาใช้กันอย่างแพร่หลาย ได้แก่ :

• ASME B16.5: มาตรฐานนี้ครอบคลุมถึงขนาด ความคลาดเคลื่อน และพิกัดอุณหภูมิ-ความดันสำหรับหน้าแปลนท่อ รวมถึงหน้าแปลนตาบอด ในขนาดสูงสุด 24 นิ้ว

• ASME B16.47: ใช้ได้กับหน้าแปลนมู่ลี่ขนาดใหญ่ (มากกว่า 24 นิ้ว) มาตรฐานนี้ระบุข้อกำหนดสำหรับหน้าแปลนซีรีส์ A และ B

• มาตรฐาน มาตรฐาน ASTM A105/A105M: ข้อกำหนดวัสดุมาตรฐานสำหรับส่วนประกอบเหล็กกล้าคาร์บอนที่ใช้หน้าแปลนตาบอด

• ห้องน้ำในตัว 1092-1: มาตรฐานยุโรปสำหรับหน้าแปลน ให้คำจำกัดความ ประเภท และขนาด

• เอ็มเอสเอส เอสพี-44: มุ่งเน้นไปที่หน้าแปลนท่อเหล็ก รวมถึงแบบตาบอด สำหรับการใช้งานแรงดันสูง

มาตรฐานเหล่านี้ทำให้มั่นใจได้ว่าหน้าแปลนมู่ลี่ทุกอันผลิตขึ้นด้วยคุณภาพและคุณลักษณะด้านประสิทธิภาพที่สม่ำเสมอ

พารามิเตอร์ผลิตภัณฑ์และข้อมูลจำเพาะ

เมื่อประเมินหน้าแปลนตาบอด ให้พิจารณาพารามิเตอร์ต่อไปนี้เพื่อให้แน่ใจว่าตรงตามข้อกำหนดโครงการของคุณ:

เกรดวัสดุ:

• เหล็กกล้าคาร์บอน: ASTM A105, A350 LF2

• สแตนเลส: ASTM A182 F304, F316

• โลหะผสมเหล็ก: ASTM A182 F11, F22

การจัดอันดับความดัน:
หน้าแปลนตาบอดได้รับการจัดอันดับตามความสามารถในการทนต่อแรงดันที่อุณหภูมิที่กำหนด การให้คะแนนทั่วไป ได้แก่:

• 150 ปอนด์ต่อตารางนิ้ว

• 300 ปอนด์ต่อตารางนิ้ว

• 600 ปอนด์ต่อตารางนิ้ว

• 900 ปอนด์ต่อตารางนิ้ว

• 1500 ปอนด์ต่อตารางนิ้ว

• 2500 ปอนด์ต่อตารางนิ้ว

ขนาด:
พารามิเตอร์มิติที่สำคัญ ได้แก่ เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางวงกลมของสลักเกลียว และความหนา ด้านล่างนี้เป็นตารางอ้างอิงสำหรับขนาดทั่วไป:

ประเภทใบหน้า:

• ใบหน้ายก (RF)

• หน้าแบน (FF)

• ข้อต่อแบบแหวน (RTJ)

หน้าแปลนตาบอดแต่ละอันได้รับการออกแบบเพื่อให้ตรงกับการกำหนดค่าท่อเฉพาะและความต้องการในการปฏิบัติงาน การเลือกใช้วัสดุที่เหมาะสมและการยึดติดกับมาตรฐานด้านขนาดมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการป้องกันการรั่วซึมและความทนทาน

คำแนะนำการใช้งานและการเลือก

หน้าแปลนตาบอดมักใช้ในอุตสาหกรรมต่างๆ เช่น น้ำมันและก๊าซ กระบวนการทางเคมี การบำบัดน้ำ และการผลิตกระแสไฟฟ้า เมื่อเลือกหน้าแปลนมู่ลี่ ให้ตรวจสอบเสมอว่าเป็นไปตามมาตรฐาน ASME, ASTM หรือ EN ที่เกี่ยวข้อง นอกจากนี้ ตรวจสอบความเข้ากันได้กับวัสดุท่อและสภาวะของสื่อ (เช่น สภาพแวดล้อมที่มีฤทธิ์กัดกร่อนอาจต้องใช้สแตนเลสหรือหน้าแปลนเคลือบ)

โดยสรุป การทำความเข้าใจมาตรฐานและพารามิเตอร์สำหรับหน้าแปลนตาบอดจะช่วยในการตัดสินใจอย่างมีข้อมูลสำหรับโครงการโครงสร้างพื้นฐานของคุณ ไม่ว่าจะเป็นการปิดผนึกชั่วคราวหรือการแยกถาวร หน้าแปลนตาบอดที่ผลิตอย่างดีช่วยให้มั่นใจในความสมบูรณ์และความปลอดภัยของระบบ
